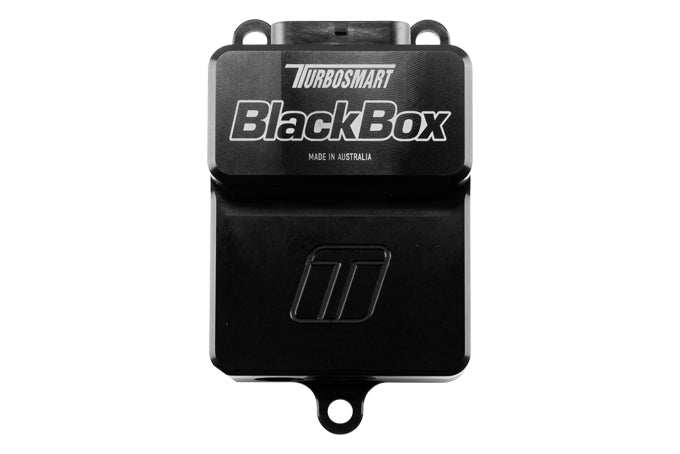

Turbosmart BlackBox Electronic Wastegate Controller

BlackBox by Turbosmart on erillinen elektroninen hukkaportin ohjain, joka toimii monien tehdas-, jälkimarkkina- ja moottoriurheilu-ECU:jen kanssa. BlackBox suojaa virrankulutukselta ja muuntaa perus- sekä edistyneet ahtopaineen ohjausstrategiat portin asennoksi. Sitä voidaan käyttää yhden tai kahden elektronisen hukkaportin järjestelmissä parhaan ahtopaineen hallinnan saavuttamiseksi.BlackBox on kaksikanavainen, virtaa kestävä H-silta-ajuri Turbosmartin elektronisille ulkoisille hukkaporteille, kuten StraightGate50, sekä elektronisille poppet-tyyppisille porteille, kuten CompGate40, HyperGate45, ProGate50 ja PowerGate60. BlackBox tukee useita ohjausstrategioita ja hyväksyy PWM-signaalin (Pulse Width Modulation), jota käytetään perinteisissä ahtopaineen ohjaussolenoideissa, 0–5 V asennon tavoitesignaalin, CAN-väylän asennon tavoitesignaalin sekä CAN-väylän ohituksen edistyneille ECU:ille, joissa ohjausstrategia voidaan toteuttaa natiivisti.BlackBox tarjoaa automaattisen kalibroinnin elektronisille ulkoisille hukkaporteille täyden liikealueen avulla ja sisältää ylikuumenemissuojaominaisuudet lämpötila-antureiden kautta. BlackBox on esikonfiguroitu Turbosmartin kaikkien elektronisten hukkaporttien virtaus vs. liike -kalibrointidatalla, mikä tekee käyttöönotosta helppoa ja ahtopaineen hallinnasta tarkkaa. Asetuksia voidaan muokata yksinkertaisella USB-yhteydellä ja PC-sovelluksella, ja CAN-pohjaisen ohitusjärjestelmän avulla voidaan toteuttaa rajattomasti ohjausstrategioita – rajoituksena vain ECU:n kyvykkyys.

Ominaisuudet

• Kaksikanavainen, korkean virran H-silta-ulostulo
• 2 x hukkaportin asentoanturia (0–5 V)
• 2 x hukkaportin lämpötila-anturia (0–5 V)
• 2 x taajuustuloa (edistynyt asentoenkooderi)
• PWM-asennon tavoitesignaali
• Analoginen 0–5 V asennon tavoite
• CAN-väylän asennon tavoite
• CAN-väylän venttiilin pinta-ala tavoite
• CAN-väylän ohjelmoitava PID-tila
• Tehdasvalmiit PID-kalibroinnit kaikille Turbosmart eGateille
• Sisäinen ylivirtasuoja
• Sisäinen ylikuumenemissuoja
• Automaattinen asennon kalibrointi
• Anodisoitu alumiinikotelo
• 34-napainen Superseal-liitin
